Pmod CLS

买 参考手册 技术支持
Pmod CLS
字符液晶与串行接口
特性
  • 16×2液晶字符显示
  • 广泛的指令功能
  • 最多32个用户可定义的字符
  • 多种通信选项，包括UART、SPI和I²C
  • 两个1×6-pin Pmod端口，带有SPI和UART接口
电
公共汽车
SPI，UART，我²C
规范版本
遗留Pmod
逻辑电平
3.3 v
物理
宽度
1.8英寸(4.6厘米)
长度
3.8英寸(9.7厘米)
设计资源
坏的部分
文档
主要集成电路
爱特梅尔公司ATmega48
参考手册
Pmod CLS参考手册
示意图
j - 1引出线
销1
党卫军
销2
莫西人
销3
味噌
销4
SCK
销5
接地
销6
VCC
J2引出线
销1
sci
销2
SDA
销3
TXD
销4
RXD
销5
接地
销6
VCC

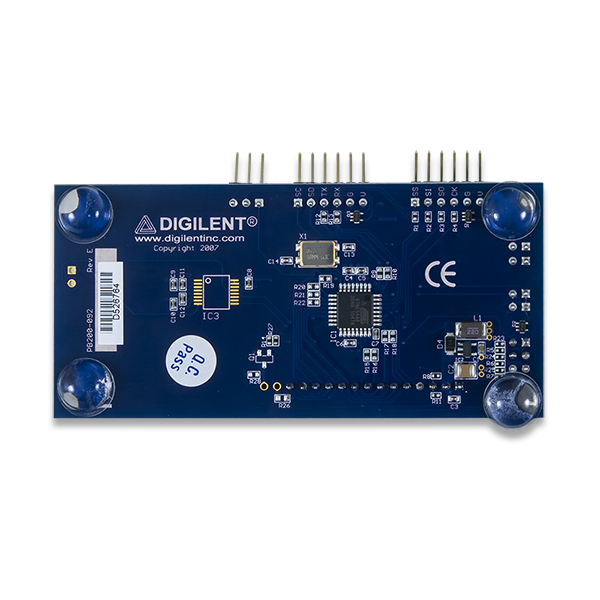

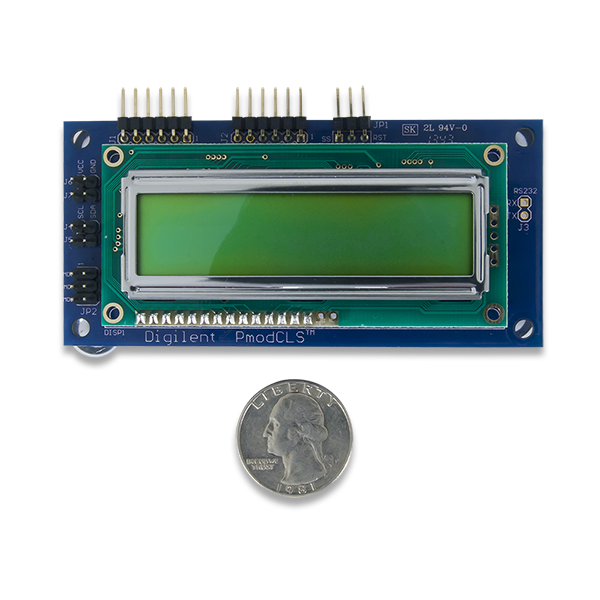

勤勉Pmod CLS(修订E)是一个16×2字符液晶显示器模块由Atmel的ATmega48单片机驱动。
