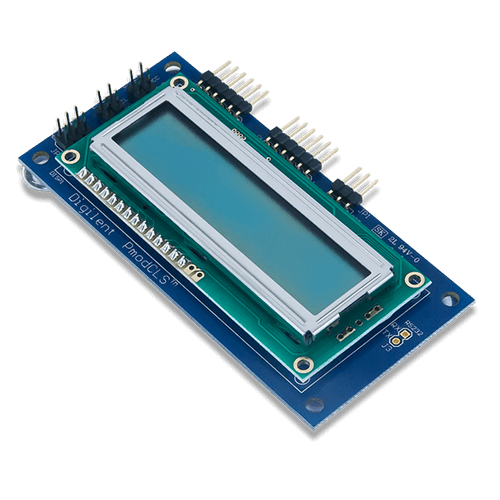

Pmod CLS:字符液晶与串行接口

Pmod CLS是由Atmel ATmega48单片机驱动的字符液晶模块。显示尺寸为16x2字符，用户可以通过SPI、I通信在屏幕上显示任何信息²C,或UART。

注意:在Digilent产品上使用两种UART信号引脚分配约定。该产品使用旧的信号分配约定。将使用旧约定的产品与使用新约定的产品连接需要使用UART交叉电缆(不包括)。点击这里以获得更详细的解释。

• 16×2液晶字符显示
• 广泛的指令功能
• 最多32个用户可定义的字符
• 多种通信选项，包括UART、SPI和I²C
• 小PCB尺寸为1.8 " × 3.8 " (4.6 cm × 9.7 cm)灵活设计
• 两个1×6-pin Pmod连接器，具有SPI和UART接口
• 库和示例代码可在资源中心

• Pmod CLS
• 定制防静电Pmod包装
