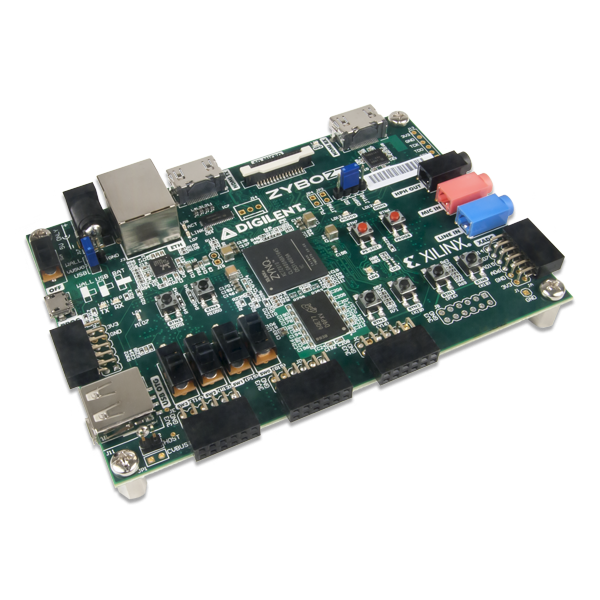

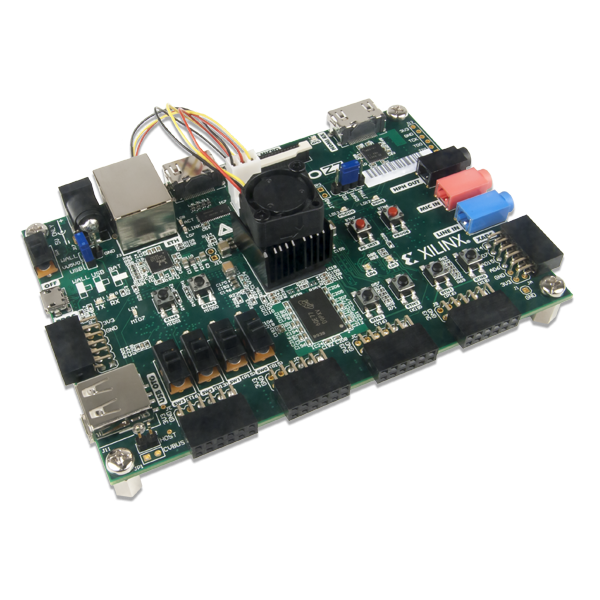

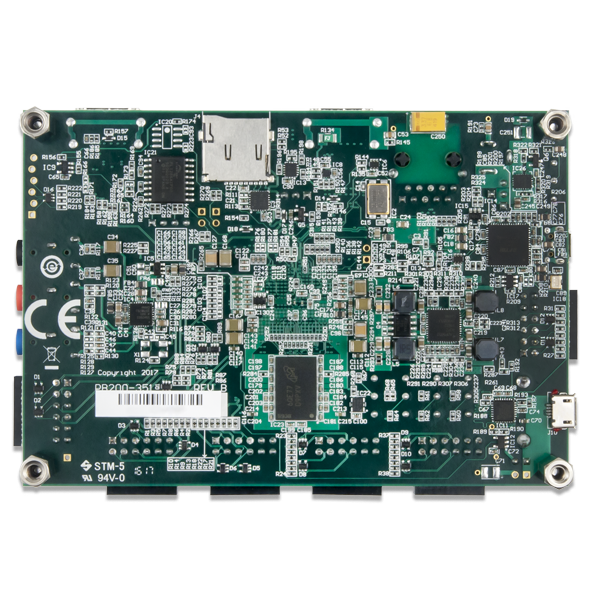

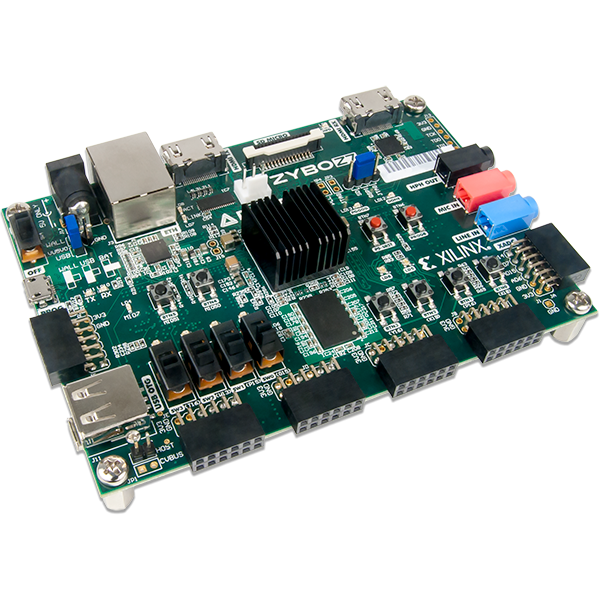

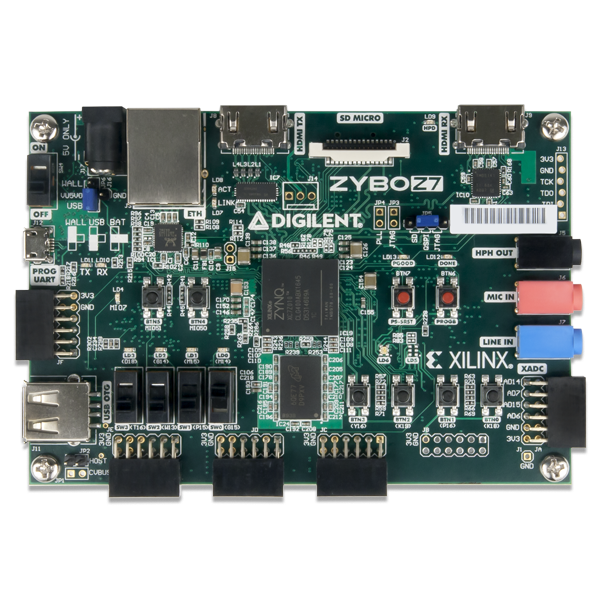

Zybo Z7
Zynq-7000 ARM / FPGA SOC开发板
特征
  • 完全支持Vivado，包括工具集成，示例项目和教程
  • 667MHz双核Cortex-A9处理器，具有紧密集成的Xilinx FPGA
  • 1GB.DDR3L与32位总线@ 1066MHz.
  • 广泛的USB，以太网，视频和音频连接
  • 用于添加硬件设备的Pmod连接器
  • Pcam连接器，用于连接带有MIPI CSI-2接口的摄像机传感器
  • 从JTAG，Quad-SPI Flash和MicroSD卡的可编程
关键FPGA规范
零件号
XC7Z020-1CLG400C (XC7Z010-1CLG400C *)
逻辑切片
13,300（4,400 *）
6输入LUTS
53,200（17,600 *）
人字拖
106,400（35,200 *）
块RAM.
630 kB（270 kB *）
DSP切片
220（80 *）
时钟资源
Zynq锁相环有4个输出
4 PLLS（2 PLLS *）
4 mmcms（2 mmcms *）
125.MHz.外部时钟
内部ADC
双通道，1 MSP
  • （* -7010括号中的变体值不同）
连接和板载I/O
视频
HDMI输出
HDMI输入
联网
千兆以太网
USB
USB-UART.
USB-JTAG程序员
USB主机\ OTG
PMOD连接器
6（5 *）
开关
4幻灯片开关
纽扣
4按钮
2个mio按钮
发光二极管
4个LED
1个mio.领导
2 RGB LED（1 *）
  • （* -7010括号中的变体值不同）
电
力量
USB
5V (2.5mm同轴)电源
逻辑级别
3.3V.
身体的
宽度
3.3 IN（88毫米）
长度
4.8英寸(122毫米)
产品合规性
HTC.
8471500150
ECCN
5A992.c.

Zybo Z7是一种富有的现成即用的嵌入式软件和数字电路开发板，包括Xilinx Zynq-7000系列。Zynq系列基于Xilinx所有可编程系统的片上（AP SOC）架构，其用Xilinx 7系列现场可编程门阵列（FPGA）逻辑紧密集成了双芯ARM Cortex-A9处理器。Zybo Z7将Zynq围绕着具有丰富的多媒体和连接外设，即使在考虑FPGA添加的灵活性和功率之前，也可以创建强大的单板计算机。选择了Zybo Z7的视频功能集，包括MIPI CSI-2兼容的PCAM连接器，HDMI输入，HDMI输出和高DDR3L带宽，以使Xilinx FPGA很受欢迎的高端嵌入式视觉应用的负担得起的解决方案为了。Zybo Z7的PMOD连接器简单，附加额外的硬件，允许访问Digilent的70多个PMOD外围板的目录，包括电机控制器，传感器，显示器等。

Zybo Z7是对流行的直接替代品Zybo开发板，这将很快逐步淘汰。设计非常相似，但Zybo Z7增加了多种特征和性能改进。要帮助从Zybo迁移到Zybo Z7，Digilent已创建了一个迁移指南，可用Zybo Z7资源中心。



文件

教程

遗留Xilinx工具教程
以下指南支持Vivado和Xilinx SDK。查看各个指南，有关他们支持这些工具的版本的信息。

示例项目

DEMOS支持Vivado和Vitis 2020.1

其他演示

额外资源
