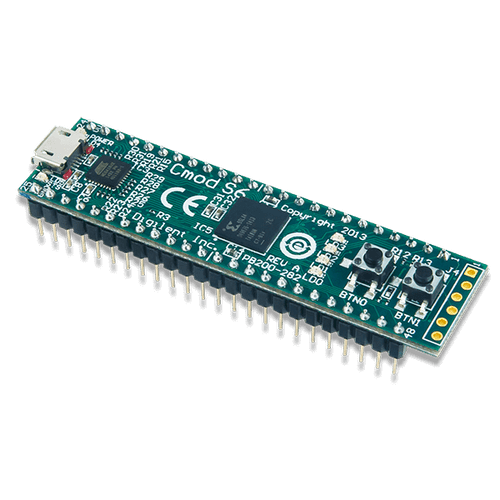

Cmod S6:可面包板Spartan-6 FPGA模块

Cmod或C进行米odule系列产品旨在提供快速、简单和灵活的FPGA集成到电路设计、原型设计和学习/爱好项目中。

Digilent Cmod S6是一个小型的，48针DIP形状因子板，围绕Xilinx构建^®斯巴达式的^®-6 LX4 FPGA，为无焊电路板带来FPGA电源和原型设计。

该板包括一个编程ROM，时钟源，USB编程和数据传输电路，电源和基本的I/O设备。有46个FPGA I/O信号，路由到100毫米处的通孔引脚，使Cmod S6兼容无焊电路板。这种形状使Cmod S6成为灵活和经济的原型设计，或学习FPGA和数字逻辑电路的一个很好的选择。它只有0.7英寸长，2.6英寸宽，也可以加载在标准插座中，并在嵌入式系统中使用。

斯巴达式的^®Cmod S6上的FPGA是一个传统设备，只支持Xilinx的传统ISE设计套件。看到软件TAB键查看更多详细信息。

对于较新的设计，我们推荐Cmod S7，配备了更新的Spartan-7 FPGA。还有一个Cmod A7，配备了Artix-7 FPGA，为更高要求的应用提供了额外的性能和收发线。

指南和演示可以帮助用户快速开始使用Cmod S6。这些可以通过支持材料选项卡。

• Xilinx Spartan-6 XC6SLX4-2CPG196 FPGA

• 600片(每片包含4个lut和8个人字拖)

• 8 DSP片

• 216Kbits的块RAM

• 2cmts (4dcms和2pll)

• 16 MB飞索半导体^®四SPI Flash存储FPGA配置和/或用户数据

• 46个FPGA GPIO信号带来的DIP引脚
• 两个星载时钟源
• 需要一个USB a到micro-B USB电缆配置(不包括在内)
• 4个用户led和2个用户按钮

• 车载通用USB2接口，提供配置、测试、通信接口

• Cmod S6模块
• 定制的Digilent纸板盒与保护泡沫

Cmod S6可以用Digilent的Adept软件进行编程。Digilent Adept是一个独特而强大的解决方案，它允许您与Digilent系统板和各种各样的逻辑设备进行通信。了解更多关于爱德普的信息在这里．

要为Cmod S6创建和修改设计，您可以使用Xilinx的ISE设计套件。(FPGA的Spartan-6家族不支持Vivado设计套件的开发。)
