模拟发现2

14位100ms / s USB示波器，逻辑分析仪和可变电源

软件

波形

示波器

渠道

2

决议

14位

采样率

One hundred.MS / S.

带宽

10.MHz.+

输入阻抗

1mΩ.

电压范围

±25V.

最大缓冲区大小

16384样品/通道

任意波形发生器

渠道

2

决议

14位

采样率

One hundred.MS / S.

带宽

12.MHz.+

输入阻抗

1mΩ.

电压范围

±5V.

最大缓冲区大小

16384样品/通道

其他输出端口/ s

立体声音频输出插孔

可编程电源

渠道

2

输出电压

0.5V至5V或-0.5V至-5V

最大功率（USB）

总共500MW

最大功率（外部电源）

每渠道2.1W

最大电流

使用外部电源时每通道700mA

电压表

渠道

2（用示波器共享）

DC.

±25V.

AC.

±25V.

数据记录仪

渠道

2（用示波器共享）

支持的测量

DC，True RMS，AC RMS，定制

逻辑分析仪

渠道

16.

逻辑级别

3.3V / 1.2V CMOS，5V耐受

采样率

One hundred.MS / S.

最大缓冲区大小

16384样品/通道

模式生成器

渠道

16（与逻辑分析仪共享）

逻辑级别

3.3V CMOS.

采样率

One hundred.MS / S.

最大缓冲区大小

16384样品/通道

静态I / O.

渠道

16（与逻辑分析仪共享）

虚拟设备

led灯，按钮，开关，滑块，进度条，七段显示

频谱分析仪

渠道

2（用示波器共享）

频率范围

0Hz到50MHz.

参考电路

各种各样的

网络分析仪

输入/输出

与示波器和波形发生器共享

频率扫描范围

1MHz至10 / 25MHz

频率步骤

1到1000

阻抗分析仪

输入/输出

与示波器和波形发生器共享

频率扫描范围

100 uhz 25兆赫

频率步骤

1到10000.

绘图

阻抗，导纳，电感，电容等

协议分析仪

渠道

16（与逻辑分析仪共享）

支持的协议

UART，SPI，I2C，可以

脚本编辑器

支持的仪器

全部

语

javascript.

双向外部触发器

渠道

2

支持的仪器

范围，波浪，逻辑，模式，光谱，脚本

引出线

产品合规性

HTC.

8471809000

ECCN

3a992.a.

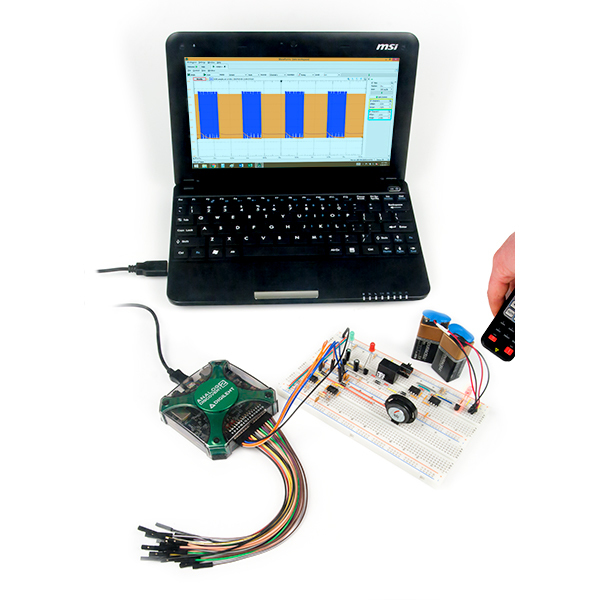

模拟发现2配备了13个测试和测量仪器，在一个设备中提供了整个台式设备的功能。示波器，波形发生器，逻辑分析仪，协议分析仪，频谱分析仪，电源，和更多的提供了一个设备，可以成为弹出式电子实验室的任何地方。模拟发现2的物理设计为模拟输入和输出提供了BNC连接器或MTE电缆，为数字I/O、触发器和电源提供了MTE电缆，并提供了一个大型可移动和可breadboard设计表面，支持各种各样的设计或项目。
