使用ADP5250测试设计

此条目将分为两部分。在第一部分中，我们将介绍vitis中的应用程序项目，而第二部分是一种看法ADP5250用于分析这些信号。

在vitis中创建应用程序

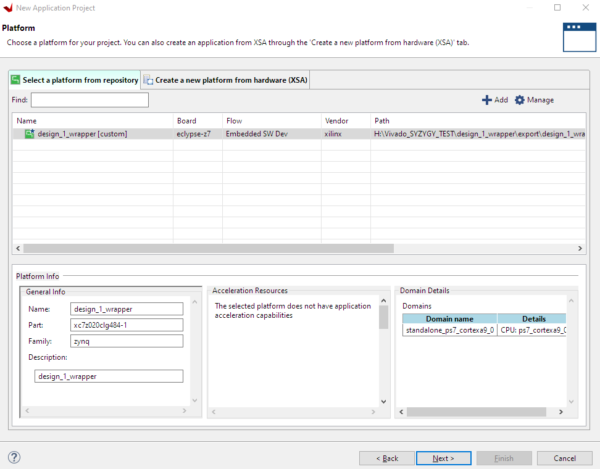

第一步是转到“文件” - >“新建” - >“应用程序项目”，然后单击第一个'下一步'后，应可见下面的窗口。

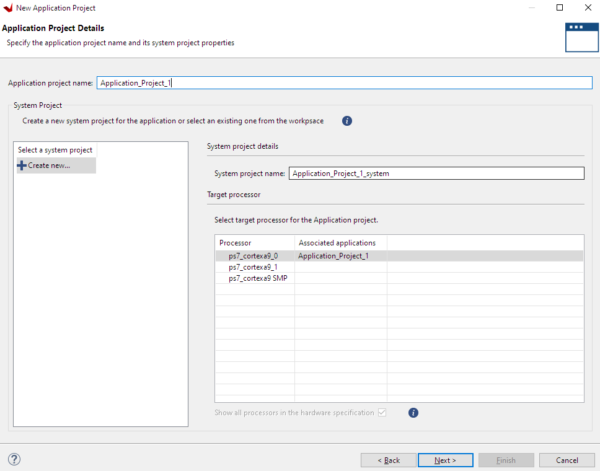

现在我们必须单击“从硬件（XSA）”创建新平台。单击“浏览”按钮，我们必须选择从Vivado导出的硬件规范（上一个条目）。必须将项目名称提供给项目，必须选择“ps7_cortexa9_0”处理器。图2说明了血管中的这些选项。

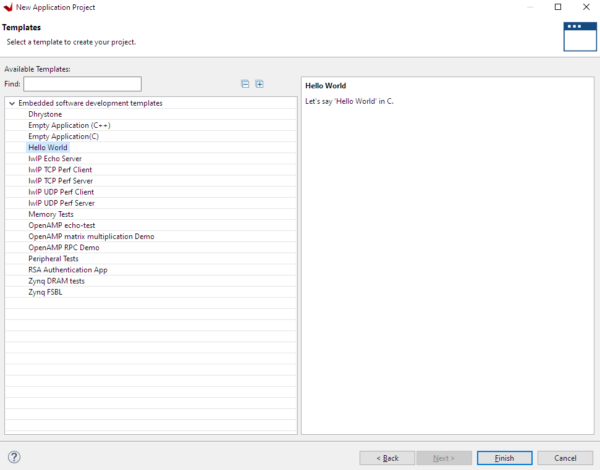

当下窗在vitis上可见时，必须选择“Hello World”项目选项，以便我们有此模板可用。

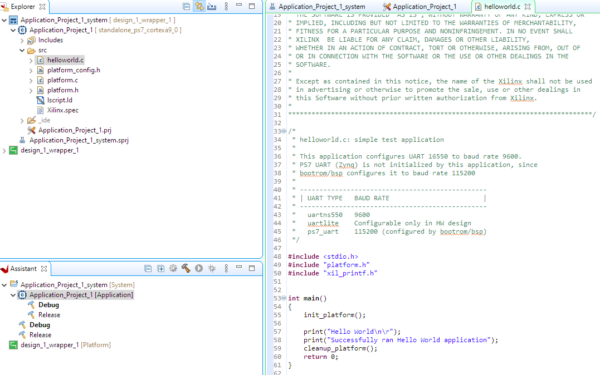

在此之后，您的vitis项目资源管理器菜单应如下所示：

在该项目中，由于我们的信号从SoC的可编程逻辑部分（FPGA）生成，因此不需要在SOC上插入ARM A9处理器的任何额外C代码。现在剩下的所有这些都是将我们的设计加载到SOC中。确保Eclypse Z7已连接到PC后，请右键单击应用程序项目 - >运行AS - >启动硬件。现在应该将该程序加载到SoC的SoC上插入Eclypse。现在是时候进行测试了！

使用ADP5250分析来自新ZMODS的信号

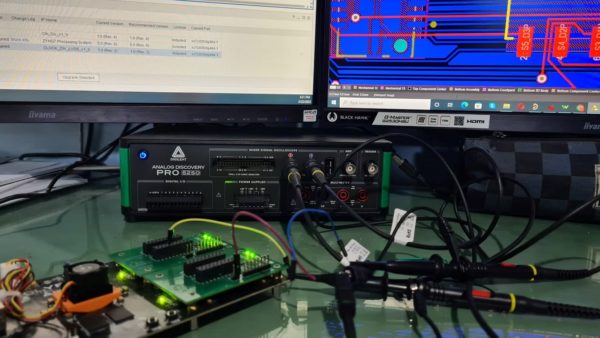

将ADP5250连接到ZMOD的I / O端口非常简单。我正在使用P2150 150MHz BNC探头连接到我的输出。我已将探头连接到ADP5250的示波器输入。

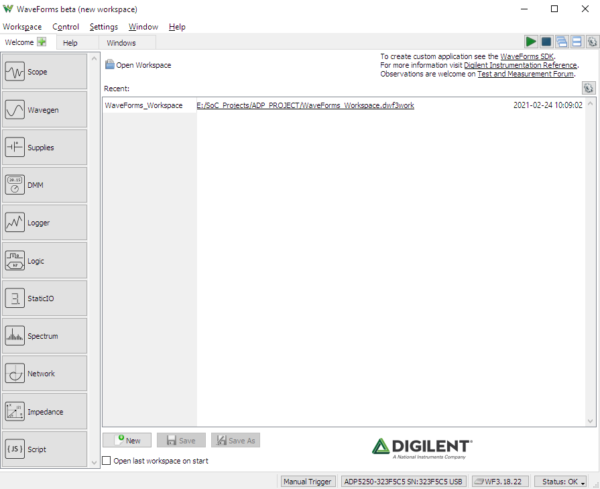

体验这一过程与Digent的软件有多简单，它实际上令人惊讶。一次波形打开它将立即检测到ADP5250。从波形（下图），只需单击“左上角”（左上角）。

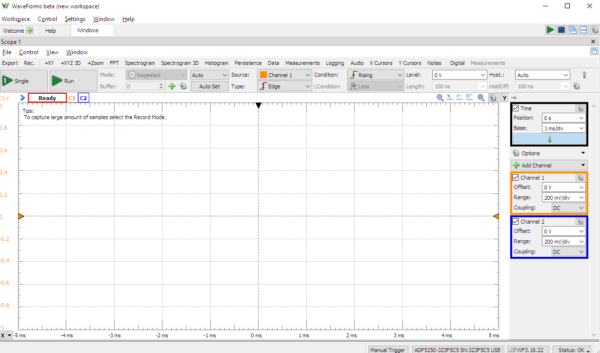

由于我们的输出信号范围为0V至1.8V，因此将通道1至-2V的偏移和通道的范围选项设置为500mV / div是理想的。这提供了我们将测试的两个信号的良好视图。

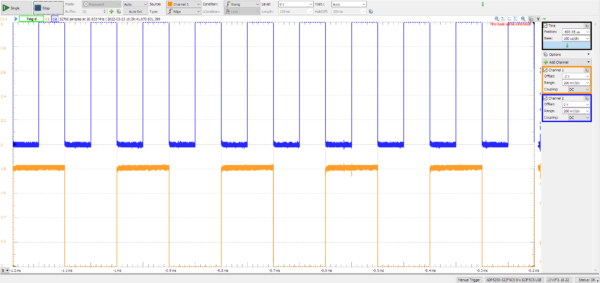

按Waveforms的范围面板左上角的“运行”按钮后，以下是我们的结果：

这个结果与预期完全完全！其中一个信号呈现了另一个频率的一半。这是由于我们应用于时钟分频器IP核心设计并解释的分隔件设置帖子7 - 准备Vivado项目。

这是我第一次使用ADP5250，我可以说，什么是一个优秀的工具！这只是工程师可以在他们的长凳上想要的一切！它不仅紧凑，它看起来很棒。我真的希望我在工程学位期间有这个，它会使生活更容易。在野外的下一次进入工程师中，ADP5250的各种功能将良好使用。回头见！
