Zmod端口在Digilent的Eclypse Z7单板运行在朔望®规范．SYZYGY®是一种开放标准，设计用于使用通用连接器和通用电气规范将外设连接和通信到FPGA系统。在这一部分的设计过程中，我决定设计和制造一个测试板，以实现和调试符合SYZYGY®规范。极其重要的是，在电子设计中采取交错的方法，以确保最终的设计具有最好的可能结果。
由于最终的设计将包括射频前端芯片和放大器，这是一个相对复杂的设计，为了确保Zmod外设能够通过I2C总线与VIO控制器通信，从而让载波控制器为FPGA和外设电路设置VIO电压，从而实现高效通信，SYZYGY®规范的遵从性是至关重要的。
SYZYGY®规范的主要思想是实现FPGA与外设之间的快速数据传输(在本例中是射频前端芯片AD9361)。载波板(在本例中是eclipse)有一个VIO控制器，它必须从外设读取数据，并为FPGA和外设本身设置VIO电压(Vadj)。存储在外设上的数据称为DNA数据，DNA数据包括厂商名称、零件号、序列号、所需VIO电压、LVDS或CMOS数据传输等与外设有关的信息。DNA数据存储在外设的微控制器上，该微控制器在SYZYGY®规范中被称为pMCU。设计的测试外设包括用于外设的40针连接器(QSE-020-01-F-D-A)， pMCU (Attiny44a)，一些用于测试的led和头，以能够进行一些额外的测试。

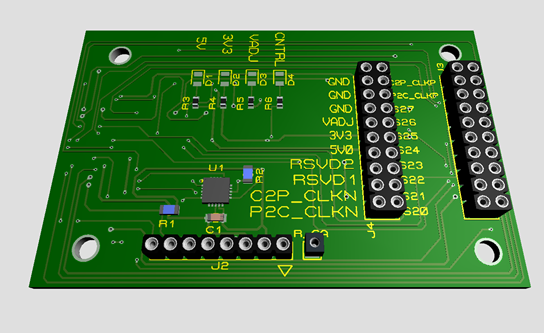

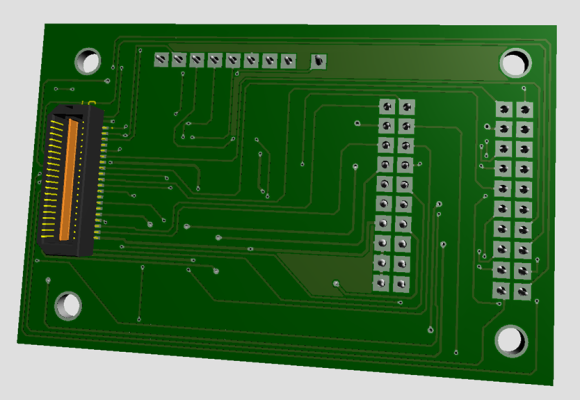

图1和图2说明了设计的测试板，它将被编程(Attiny44a)并连接到eclipse Z7进行测试。SYZYGY®规范的源代码可以在SYZYGY Github上找到，这将作为实现测试外设的坚实参考。一旦测试板制造完成并编程，各种信号将从FPGA生成，并使用Digilent公司的ADP3450便携式高分辨率混合信号示波器进行分析。这不仅有助于设计一个兼容SYZYGY®的外设，也为FPGA与所设计的外设之间的连接提供了思路。在我的下一篇文章中野外工程师事实上，我会进行测试，所以一定要回来看看!
