Analog Discovery Pro ADP5250 VS ADP3450：它们如何堆叠？

引入Analog Discovery Pro ADP5250上个月乞求立即问题：它如何“堆积”ADP3450还

ADP5250的采样率，带宽和分辨率

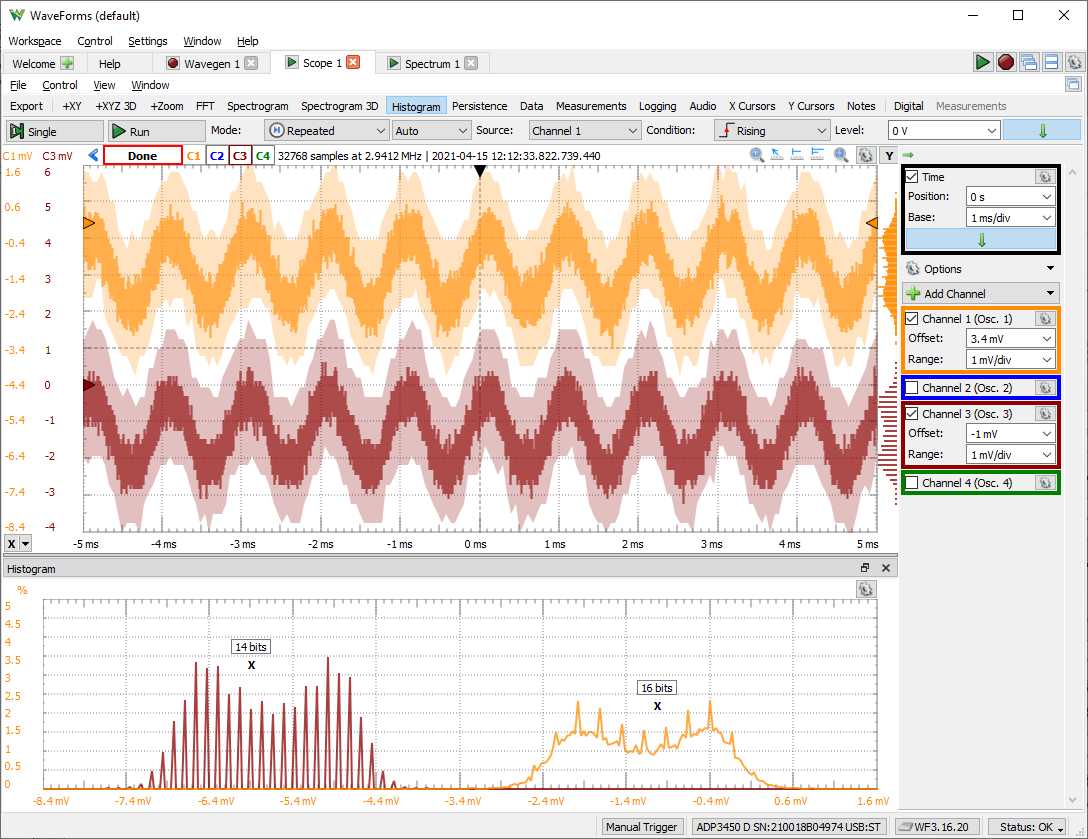

其中一个主要差异，并且可能选择一个设备超过另一个设备的原因之一，是一些核心示波器规范的差异。虽然波形中的示波器仪器只是设备上可用的众多乐器之一，但它是最多关于功能的仪器之一。ADP5250是我们提供迄今为止的最高样品速率设备，提供1GS / S采样率和100 MHz带宽。As a tradeoff, this device has 8-bit resolution, so if resolution is the most important characteristic you’re looking for in a test system, the Analog Discovery Pro 3000 series is the better choice at 14-bits of resolution (which can be software enhanced to 16 bits) and a maximum sample rate of 125 MS/s (or 0.5GS/s for periodic signals) and 55 MHz bandwidth.

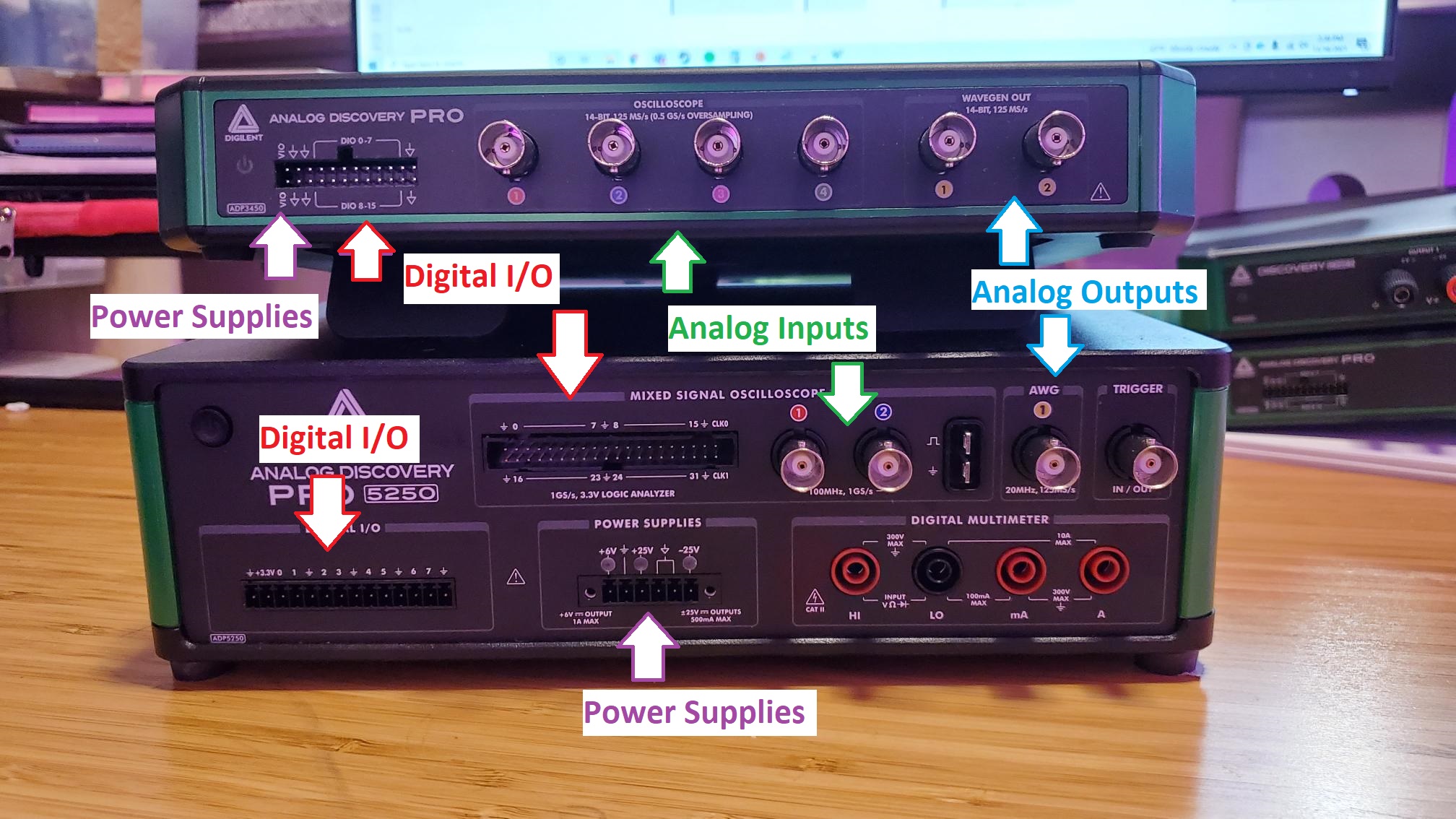

数量的渠道

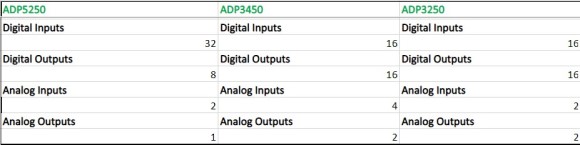

另一个关键规格差异是频道的数量。如果您需要4个示波器频道，ADP3450就是要走的方式，但如果您对两个通道很好，另一个比较更为重要，而且ADP3250或ADP5250可能是更好的选择。在查看模拟和数字频道的总数时，ADP5250在大约43个通道中进入。但是，ADP3250具有束的最大模拟输入通道。查看输入和输出，ADP5250具有32个数字输入，8​​个数字输出，2个模拟输入，一个模拟输出和3个电源输出，而ADP3250有16个数字输入和输出，4个模拟输入，两个模拟输出和一个电源输出。ADP3250具有比ADP3450更少的模拟输入。ADP5250还可以添加与可编程DMM相关联的通道。

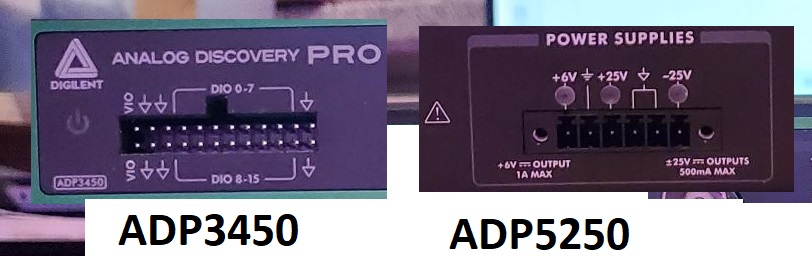

电力供应

如上所述，ADP5250具有最多的电源通道，但它也具有最强大的通道。最高电压电源输出证明25V和最高电流输出提供1A，而相比之下，ADP3450和ADP3250的单个电源输出最多可在300mA时为3.3V。

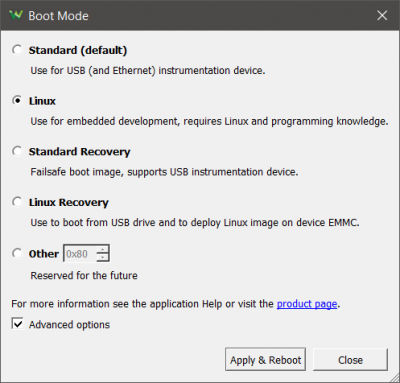

操作模式

ADP3450和ADP3250引入了一种全新的与USB仪器交互的方式——Linux模式。除了连接设备并在计算机上运行软件的传统方法之外，ADP3450ADP3250具有嵌入式Linux模式，我们已经在设备上提供了对操作系统的访问，从而实现Wi-Fi加密窗，单独操作，以及更多！ADP5250没有Linux模式，仅作为通过USB连接到运行波形的计算机的设备。

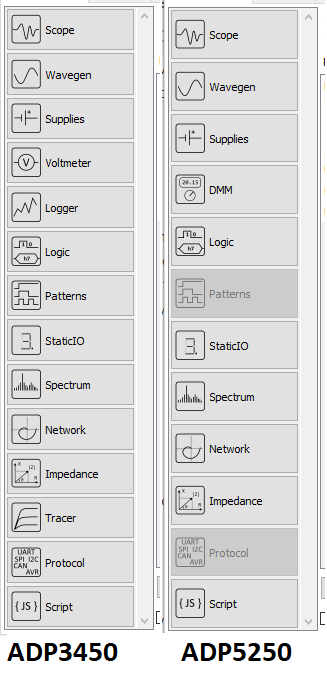

在模拟发现专业版中可用的仪器

ADP5250引入了一种全新的仪器，添加了专用输入可编程DMM。在共享其他模拟和数字输入和输出的仪器方面，ADP5250还支持示波器、波形发生器、电源、逻辑分析仪、频谱分析仪、网络分析仪和阻抗分析仪仪器。ADP3250没有DMM，但增加了电压表、静态I/O、数据记录器、图形发生器和协议分析仪等仪器。ADP3450增加了曲线描记仪。三种设备都有电源仪表。

所有这些仪器都能够在脚本编辑器中使用。这些功能的大部分也通过波形SDK接触到用户创建的应用程序和程序。

网络

如果远程操作是必须的，那么模拟发现PRO 3000系列设备是内置以太网和USB端口的选择，除USB上外，还提供了添加Wi-Fi加密狗。

操作系统兼容性

ADP5250目前仅限Windows，而ADP3250和ADP3450则提供Windows，Mac和Linux支持。

所有设备的完整比较表可用Reference的T&M登陆页面并且可以通过商店类别上的规格或功能来过滤设备。
