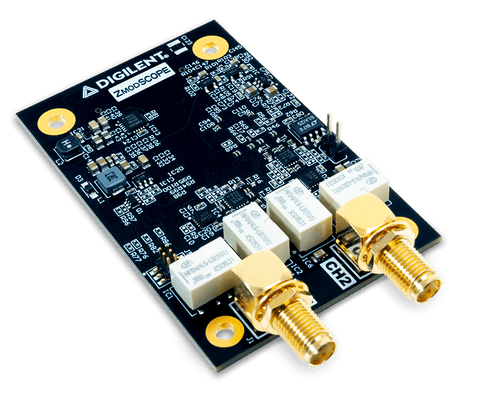

Zmod Scope 1210系列是Digilent公司兼容syzygy的扩展模块之一。SYZYGY标准提供了比Pmods更快的速度/带宽的数字接口，但比FMC更小、成本更低的形式因素，使用户能够为其应用配置一个具有正确I/O的FPGA开发板。
在SYZYGY载波的驱动下，Zmod示波器可以在125MS/s(1210-40版本为40MS/s)的采样速率下，同时采集两个±25V的12位分辨率信号。模拟输入可以使用SMA电缆连接到电路。
当连接到一个基板使用SYZYGY扩展，如Eclypse Z7或Genesys祖茂堂的该组合将为仪器、高速控制和SDR提供强大的原型平台。通过利用这些扩展功能，用户可以将更多的时间花在解决方案的分析和系统级方面，而不必关注设备的组件级交互。
指南和演示可以帮助您快速开始使用Zmod Scope。这些可以通过支持材料选项卡。
-
渠道:2
-
渠道类型:单端
-
解析:12位
-
输入范围:±1V(高增益)或±25V(低增益)
-
绝对分辨率12.8mV(高增益)或0.51mV(低增益)
-
采样率(实时):1210-125 125MS/s, 1210-40 40MS/s
-
输入阻抗:1 mΩ| | 18 pf
-
模拟带宽:
- 1210-40: 20 MHz @ 3dB, 8 MHz @ 0.5dB, 4 MHz @ 0.1dB
- 1210-125: 70 MHz @ 3dB, 30MHz @ 0.5dB, 20 MHz @ 0.1 dB
-
输入保护到:±50V
- 产品合规:
- 宏达电(HTC):8473301180
- ECCN:EAR99
- Zmod范围1210-40或1210-125
- 勤奋的定制包装与保护泡沫
Digilent提供了Zmod库以及baremetal和PetaLinux软件演示，以支持Zmod Scope和Zmod AWG。在撰写本文时，只支持Zmod AWG和Zmod Scope 1410-105。一个使用eclipse的Zynq PL的纯硬件演示，支持所有变体。参观支持材料选项卡访问更多信息。
