Pmod MTDS:多点触摸显示系统

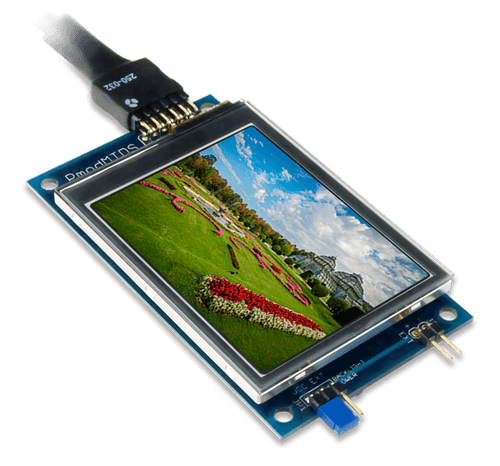

Digilent Pmod MTDS是一个华丽的2.8英寸触摸屏显示器，具有强大的板载微控制器，执行图形处理任务。显示屏是电容触摸屏，QVGA分辨率(320×240)，支持两指多点触控。

Pmod MTDS最引人注目的方面是它提供的编程体验多触控显示系统（MTDS）固件以及相关的图书馆。这些允许你设计圆滑，时尚的用户界面非常迅速和非常少的代码。依赖于时间的任务由固件处理，因此将显示集成到现有项目中也很简单。这些库提供的一些关键功能包括绘制基本形状和文本的能力，绘制存储在microSD上的二进制透明图像，绘制按钮并轻松地检查它们是否被按下，以及检查用户的两个手指的状态和位置。这些库在Arduino IDE和Xilinx SDK中得到支持，并且已经用基于Ardiuno、chipKIT和Arty主机板的AVR进行了测试。

• 2.8英寸QVGA分辨率显示器(320×240)
• 2手指电容式触摸面板
• 强大的PIC32MZ单片机
• 多触控显示系统（MTDS）固件
• 使用Arduino IDE和Xilinx SDK的库，只用几行代码就可以设计一个漂亮的UI
• 通过存储在MicroSD上的文件轻松绘制具有二进制透明度的图像
• 删除时尚按钮并使用直观函数调用检查其状态
• 与Arduino，Chipkit和Arty平台一起使用
• 12针Pmod接口，带SPI接口
• 遵循Digilent PMOD接口规范2A型

• PMOD MTDS.
• 涂有保护泡沫的纸板包装

快速链接

参考手册
多触控显示系统（MTDS）固件
原理图
