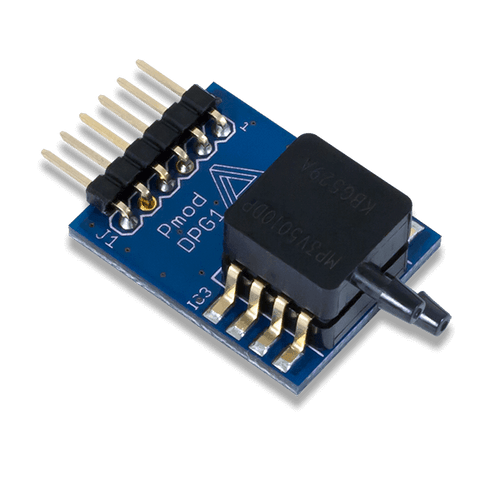

Pmod DPG1:差压传感器产品图像。
  • Pmod DPG1:差压传感器产品图像。
  • 俯视图产品图像的Pmod DPG1:差压传感器。
  • Pmod DPG1的底部视图产品图像:差压传感器。
  • Pmod DPG1的产品图像:差压传感器与包括聚乙烯管。
  • Pmod DPG1的产品图像:使用和插入的差压压力表传感器。附加产品单独销售。
  • 前视图产品形象的Pmod DPG1:差压传感器在其定制Digilent包装。
  • Pmod DPG1的后视图产品图像:差压传感器在其定制Digilent包装。
  • DPG1, 3D CAD模型。可从资源中心下载。

Pmod DPG1:差压传感器

27.99美元
(没有评论) 写一个评论
SKU:
410 - 333

Digilent Pmod DPG1是一款差压计模块。使用NXP的MP3V5010DP压阻传感器和德州仪器的ADCS7476 12位模数转换器，当两个端口之间发生压力变化时，您可以检测到，并将数字信息发送到系统板。

  • 差压传感器
  • 12位ADC
  • 0 ~ 10kpa压差范围
  • 温度补偿和校准
  • 适用于灵活设计的小型PCB尺寸1.0 " × 0.8 " (2.54 cm × 2.0 cm)
  • 6针Pmod连接器，带SPI接口
  • 遵循Digilent Pmod接口规范类型2
  • 库和示例代码可在资源中心
  • Pmod DPG1
  • 2.5毫米聚乙烯管61厘米长
  • 定制防静电Pmod包装

快速找到你需要开始做什么，减少平均眨眼时间。

所有产品支持，包括文档、项目和Digilent论坛，都可以通过产品资源中心访问。

资源中心
