注:可在MSL3级封装。请通过电话与我们的销售部联系提交表单购买信息。
Digilent FPGA板不需要这个模块，因为我们的板本身就设计了这个功能。

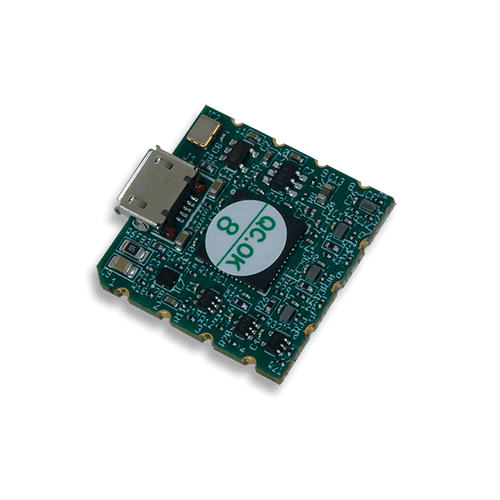

关节测试动作组（JTAG）-SMT2是Xilinx的紧凑，完整的和完全独立的表面贴装编程模块®现场可编程门阵列（FPGA）。该模块可以直接从Xilinx工具访问，包括Epple™，Chipscope™和EDK。用户可以直接将模块直接加载到目标板上并将其作为任何其他组件进行回流。
JTAG-SMT2使用3.3V主电源和单独的VREF电源来驱动JTAG信号。所有JTAG信号都使用高速，24mA，三态缓冲区，允许信号电压为1.8V至5V和高达30Mbit /秒的总线速度。除系统以高阻抗保持JTAG信号时，JTAG总线可以与其他设备共享，除非在编程期间主动驱动。SMT2模块是CE认证并完全符合欧盟RoHS和REACH指令。该模块使用标准类型-A到DigiLent，Inc。的Micro-USB电缆可供购买
用户可以直接将JTAG信号直接连接到相应的FPGA信号。为获得最佳效果，将模块安装在接地平面上的主机PCB的边缘附近。虽然用户可以在SMT2下方的主机PCB顶部运行信号迹线，但是Digilent建议在SMT2清除下方保持区域。注意：将SMT2和FPGA之间的阻抗保持在100欧姆以下，以最大速度操作JTAG。SMT2通过添加三个通用IO引脚（GPIO0 - GPIO2）并支持2和4线模式中的IEEE 1149.7-2009 JTAG靶标的SMT1。
- 小型，完整，Xilinx FPGA的一体化JTAG编程/调试解决方案
- 与Xilinx工具兼容
- 兼容IEEE 1149.7-2009 Class T0 - Class T4(包括2线JTAG)
- GPIO引脚允许调试软件重置Xilinx的Zynq™平台的处理器核心
- 单3.3 v供应
- 单独的Vref驱动JTAG信号电压;VREF可以是1.8V和5V之间的任何电压
- 高速USB2端口，可以驱动JTAG/SPI总线高达30Mbit/sec(频率可由用户设置)
- SPI编程解决方案(模式0和2高达30Mbit/sec，模式1和3高达2Mbit/sec)
- 使用micro-AB USB2连接器
- 小尺寸表面贴装模块可直接装载在目标板上
- 类似的电路可用作独立编程电缆;查看Digilent的JTAG-HS2
- 模拟设备ADP123AUJZ.线性调节器
- 完全由DigIlent的Adept软件和Adept SDK支持
- 产品合规：
- HTC：8471801000
- ECCN：EAR99
- 一个JTAG-SMT2编程模块
编程：适用于所有Xilinx工具。完全支持的Digilent的Adept软件和Adept SDK
