高速数字信号容易产生串扰和噪声，需要精心布线或特殊设计的电缆，以确保信号的完整性。高速逻辑探头设计用于与高速适配器一起使用，以确保在高达800ms /s的数字发现高速输入速度下的信号完整性。高速适配器有16个高速逻辑探头，但有多达24个输入。

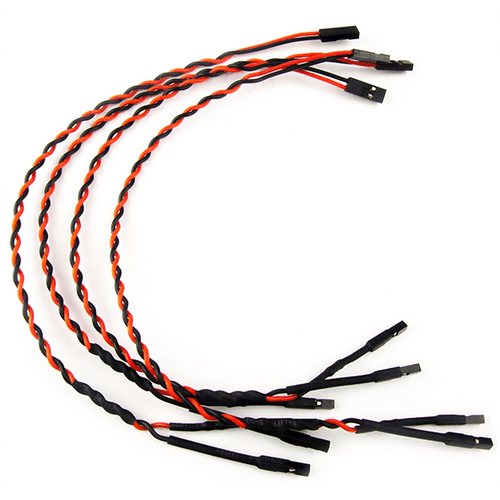

高速逻辑探测器由四根扭曲的电缆组成。每根线缆的GND(黑色)线与DIN_USR(彩色)线交叉。电线通过一个2针母头连接到高速适配器，两个1针母头连接器连接到测试设备。一个100Ω电阻器被嵌入在靠近被测设备的一端的信号线中。所有的接地线应连接到被测设备的接地。
有关教程、参考手册和其他文档，请查看支持材料选项卡。
- 四艘船一组
- 确保数字发现上高达800ms /s的速度上的信号完整性
- 1根GND(黑色)线与DIN_USR(彩色)绞接
- 通过2x1母头连接到高速适配器
- 通过两个1针母连接器连接到正在测试的设备
- 在信号线中嵌入100Ω电阻
- 4根高速逻辑电缆(双绞线)
