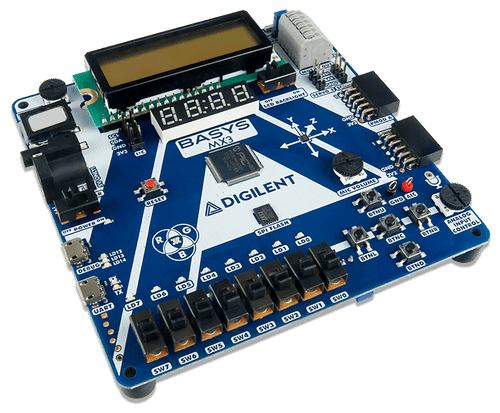

嵌入式系统课程PIC32MX培训板产品图片。
  • 嵌入式系统课程PIC32MX培训板产品图片。
  • 俯视图产品图像的Basys MX3: PIC32MX培训板嵌入式系统课程。
  • Basys MX3: PIC32MX嵌入式系统培训板产品图片
  • 嵌入式系统课程用Basys MX3: PIC32MX训练板的三维CAD模型。

嵌入式系统课程PIC32MX培训板

99.00美元
(没有评论) 写一个评论
SKU:
410 - 336

Basys MX3已经不再生产。一旦当前库存耗尽，就会停止生产。

Basys MX3是一个真正的MCU培训板，围绕嵌入式教学系统从头开始设计。以Microchip公司的PIC32MX370和一组详尽的外围设备为特色，学生在使用专业级别的工具集时可以接触到广泛的嵌入式系统相关概念。伴随的免费和开源课程，包括7个深度教学单元和15个完整的实验室，使采用变得容易。Basys MX3是一款多功能MCU培训板，非常适合嵌入式系统入门课程的教学，也适合任何想要熟悉PIC32和Microchip工具集的工程师。

也可以看到我们的相关Basys MX3实验室捆绑包!

微芯片PIC32MX370F512L单片机
      • MIPS32®M4K®内核使用板载8 MHz振荡器可达96 MHz
      • 512kb的程序闪存
      • 12KB的Boot Flash Memory
      • 128kb的SRAM
      • 四个直接内存访问(DMA)模块
      • 两个SPI，两个I²C，和五个UART串行接口
      • 并行主端口(PMP)的图形接口
      • 五个16位定时器/计数器
      • 五个输入捕获模块
      • 5个输出比较模块
      • 85 I / O引脚
        • 54引脚支持PPS (Peripheral Pin Select)，用于功能重映射
系统功能
      • 4mb SPI Flash
      • 内置USB UART(需要USB Micro线，不包括)
        • 支持高达1.25 m波特率
      • USB或5V外部电源供电
系统的连接
      • USB-UART桥
交互作用和感官设备
      • 8个滑动开关，5个按钮，1个复位按钮，8个LED, 1个RGB LED
      • 板载3轴12位加速度计
        • 可编程运动检测
        • 具有可编程中断的I2C接口
      • 机载fir兼容的IrDA模块
        • 内置遥控传输功能
        • 支持高达4mbps的速度
      • 板载音频输入输出
        • MEMS可调增益麦克风
          • 拇指轮电位器，用于调节麦克风音量
        • 带板载扬声器的PWM驱动单频音频输出
          • 调节扬声器音量的拇指轮电位器
          • 3.5毫米插孔，用于连接外部放大器/扬声器系统
      • 车载显示器
        • 2x16液晶字符显示与LED背光
        • 4位数字7段显示红色led
电机控制
      • 车载双h桥电机驱动
        • 支持多达两个1.5 A拉丝直流电机或一个步进电机
        • 支持电机电压高达11伏
        • 接线盒方便地连接到电机
      • 2伺服连接器
模拟输入控制(AIC)
      • 拇指轮电位器的变化模拟输入之间的0到3.3 V
      • 两线回路接地和AIC
扩张的连接器
      • 2个2×6 Pmod主机端口
      • 端子座用于两个直流电机或一个步进电机
      • 两个R/C伺服连接器
      • 我²C连接器
调试
      • 板载30针模拟发现2连接器
      • 车载USB程序员/调试器
        • 直接从MPLAB / MPLABX程序/调试PIC32MX370
支持
      • 7个免费的开源教学单元和15个实验室(链接在支持材料选项卡)
      • 足够的内容支持一到两个学期的本科嵌入式系统课程
